衍射时差法的接收信号和图像

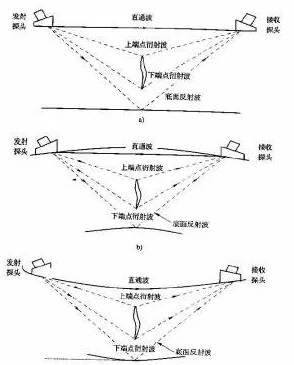

(a) 平板工件 (b) 凸面工件 (c) 凹面工件
图2 不同曲面工件中超声波传播途径
TOFD方法一般将探头对称分布于焊缝两侧，在工件无缺陷的部位，发射超声脉冲后，首先到达接收探头的是直通波，然后是底面反射波。当工件中存在缺陷时，在直通波和底面反射波之间，接收探头还会接收到缺陷产生的衍射波。除上述波外，还有缺陷部位和底面因波型转换产生的横波，因横波波速小于纵波，因而一般会迟于底面反射纵波到达接收探头，工件中的超声波传播途径如图2所示。缺陷处A扫描信号如图3所示。
