TOFD检测显示包括A扫描信号和TOFD图像，其中A扫描信号使用射频形式，而TOFD图像则是将每个A扫描信号显示一维图像线条，位置与声程相对应，以灰度表示信号幅度，将扫描过程中采集到的连续的A扫描信号形成的图像线条沿探头的运动方向拼接成二维视图，一个轴代表探头移动距离，另一个轴代表扫查面至底面的深度，这样就形成TOFD图像。
从图3所示的A扫描信号中，我们可看到信号的相位变化：直通波与底面反射波的相位是相反的，缺陷的上端点和下端点的衍射波相位也是相反的，而缺陷的下端点与直通波的相位是相同的，缺陷的上端点与底面反射波的相位是相同的。

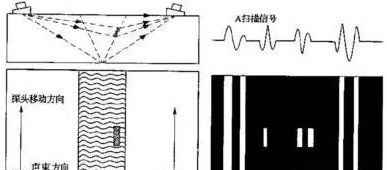

图4所示为含埋藏缺陷的平板对接焊接接头的检测显示示意图，图中右下方为TOFD图像，右上方为从TOFD图像中缺陷部位提取的一个A扫描信号，其中包括直通波、上端点衍射波、下端点衍射波和底面反射波。
