超声检测相控阵的发展史

[2018-05-07]

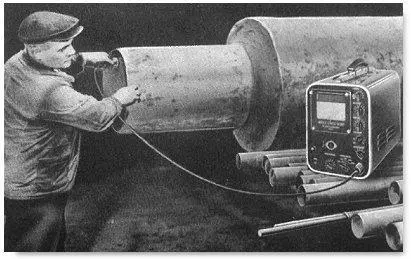

超声检测是最基本的体积检查方法，已经使用了至少50年，在这期间，虽然设备已经进行了持续升级。

但是我们仍然在依靠人体灵敏性和UT操作员的经验进行判断，最后简单键入报告作为最终结果。

相控阵在医学研究领域已经广泛应用了30年。

早在1959年，Kelvin和Hughes的Tom Brown等人就提出了环形动态聚焦传感器系统，后来成为大家所知的相控阵。

1960年代的科学家早期研究主要限于实验室工作，但在60年代末期和70年代早期，体检医师受到人体超声图像潜力的鼓舞。



历史的激发：医学超声波中的成像

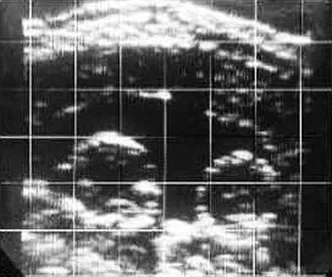

1.1965年，孪生胎照片

1964年，用转动的探头首次产生图像。

VIDOSON 635
(西门子/Krautkr?mer)
2



 1968年，转动探头被线性阵列替代





3

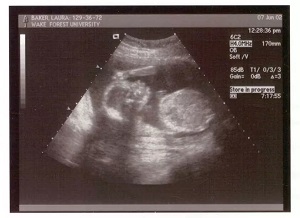

B超成像图片

医学超声波中的成像-B超。
事物的激发

Jan C Somer是大家公认的超声成像医学应用研究科学家之一，他于1968年首次发表将电子扫描用于超声诊断的文章。

自此之后，相控阵探头已经从1个传感器外壳内装4个压电晶元发展到现在装有超过1000个压电晶元来操控声束。

阵列的激发

这些元件都连接至超声仪器的电路，以帮助对声波进行复杂的电子处理。

当代医疗领域的相控阵




医学应用已经从传统妇的科人体胚胎成像发展到更复杂的应用，包括基础器官，例如心脏、肝脏、肾脏、动脉和血液流量检测，应用非常广泛，都可用于外科手术过程中的诊断和成像。

工业相控阵
相控阵超声技术在2003年前都很少应用于工业领域。

毋庸置疑，大家都倒在由于缺乏快速激发这些传感晶元所需要的计算能力和需要处理扫描产生的大型数据文件的能力上面了。

只是到了2013年左右，设备制造才相对便宜，在无损检测领域的相控阵应用得到更广泛的开发，我们预计未来10年内，这还会迅速增加。
