CSK-IIA超声波探伤试块
  • CSK-IIA超声波探伤试块
  • CSK-IIA超声波探伤试块
  1. <
  2. >

CSK-IIA超声波探伤试块

品牌: 其他
价格:
688元
点击量
详细参数

产品介绍

  • 技术参数
  • 产品详细
执行标准 NB/T47013.3-2015

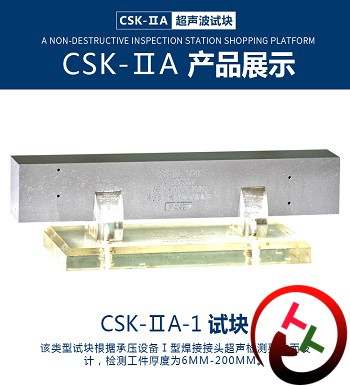

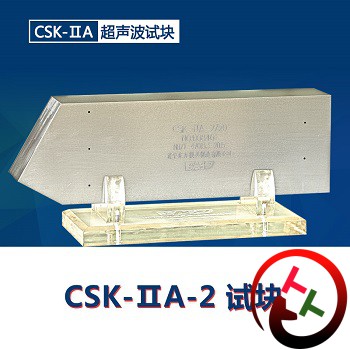

该试块依据承压设备I型焊接接头超声检测要求而设计,适用于将斜探头直探头检测工件范围为60-200mm的I型焊接接头。

超声波试块的作用

1.       超声波试块用于确定检测灵敏度,超声波检测灵敏度太高或太低都不好,灵敏度太高杂波多,辨别缺陷困难,灵敏度太低会引起漏检,因此在超声波检测前,常用超声波试块上某一特定的人工反射体来调整检测灵敏度。

2.       超声波试块用来测定仪器和探头的性能,超声波检测仪和探头的重要性能,如放大线性,水平线性,动态范围,灵敏度余量,分辩力,盲区,探头的入射点,K值等都是用超声波试块来测定的。

3.       超声波试块用来调整扫描速度,利用超声波试块可以调整仪器示波屏上水平刻度值与实际声程之间的比例关系,即扫描速度,以便对缺陷进行定位。

4.       超声波试块用来评判缺陷大小,利用某些超声波试块绘制出距离波幅曲线来对缺陷定量是目前常用的定量方法之一,特别是三倍近场区以内的缺陷,采用超声波试块比较法仍然是最有效的定量方法。

此外超声波试块还可以被利用来测量材料的声速衰减性能等。

超声波试块的分类

按超声波试块的来历分:1.标准试块:标准试块是由权威机构制定的超声波试块,超声波试块的材质、形状尺寸及表面状态都有权威部门统一制定。用于仪器探头系统性能校准和检测校准。如国际焊接学会的IIW试块和IIW2试块,钢板用标准试块CBI CBII,锻件用标准试块CSI,CSII,CSIII焊接接头用标准试块,CSKIA,CSKIIA,CSKIIIA,CSKIVA.标准试块应采用与被检工件声学性能相同或近似的材料组成,该材料用直探头检测时,不得有大于直径2的平底孔当量缺陷。标准试块尺寸精度应符合标准的要求,并应经计量部门检定合格。

2.对比试块,对比试块是指用于检测校准的试块,对比试块的外形尺寸应能代表被检工件的特征,试块厚度应与被检工件的厚度相对应。如果涉及到两种或两种以上不同厚度部件焊接接头进行检测时,试块的厚度应由其最大厚度来确定。

按超声波试块上人工反射体形状分类

1.       平底孔超声波试块:一般平底孔试块上加工有与探测面平行的平底孔。

2.       横孔试块:横孔试块上加工有与探测面平行的长横孔或短横孔。

3.       槽形试块:槽形试块上加工有三角尖槽或矩形槽,如无缝钢管检测中所用的试块,内外圆表面就加工有三角尖槽。

超声波试块的要求

超声波块材质应均匀,内部杂质少,无影响使用的缺陷。加工容易,不易变形和锈蚀,具有良好的声学性能,超声波试块的平等度,垂直度,光洁度和尺寸精度都要符合一定要求。

超声波标准试块要用平炉镇静钢或电炉软钢制作,如20号碳钢,对比试块材质尽可能与被检工件相同或相近。超声波标准试块探测面有一定的光洁度和尺寸公差要求。

超声波试块使用与维护

1.       超声波试块应在适当位置编号,以防混淆。

2.       超声波试块在使用和搬运过程中应注意保护,防止碰伤或擦伤。

3.       超声波试块使用时应注意清除反射体内的油污和锈蚀。常用沾油细布抛光。

4.       注意给超声波试块防锈,如用后停放时间较长,要涂防锈剂。

5.       注意防止超声波试块变形,火烤,平板试块尽可能立放防止重压。
