工作频率 | |
分辨力 | ≥ 30dB |
通道数 | 10个 |
垂直线性 | ≤ 3% |
水平线性 | ≤ 0.1% |
动态范围 | ≥ 32dB |
灵敏度余量 | ≥ 65dB(200mm—Φ2平底孔,2.5PΦ20探头) |
检测范围 | 0-5000mm(钢中纵波) |
增益范围 | 110dB |
增益步进 | 0.1,1.0, 2.0, 6.0 |
闸门 | 进波(直方门、DAC门)、失波,并带门内报警及门内展宽功能 |

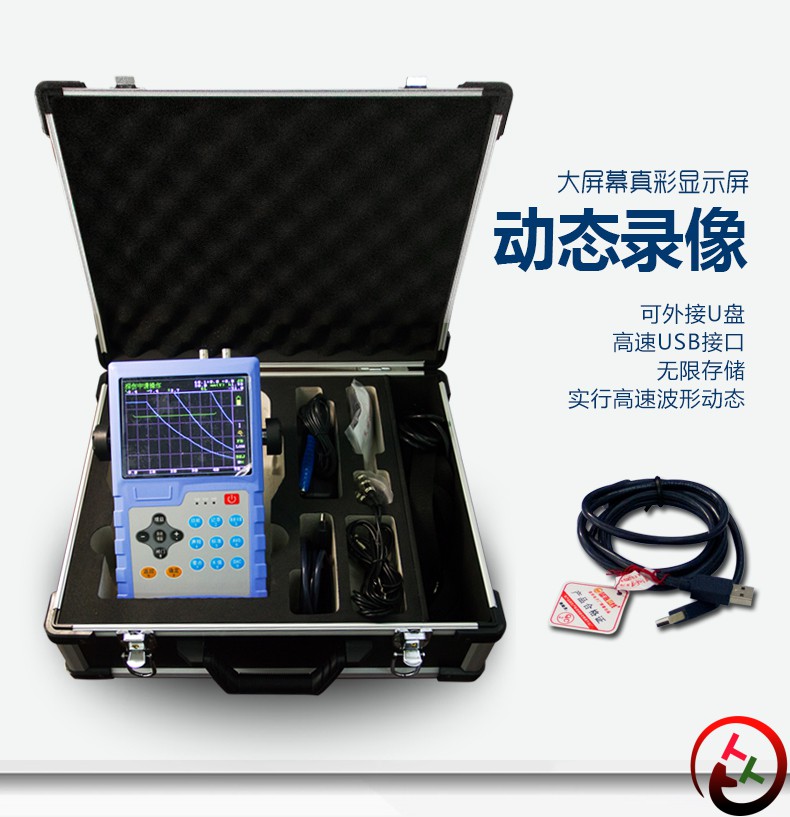

数据传输 | 高速USB接口 |
峰值记忆 | 无 |
回波包络 | 无 |
深度补偿 | 无 |
探头接口 | Q9-Q9 |
工作电压 | DC-16V AC-220V |
工作温度 | -20℃ - 50℃ |
工作时间 | 7小时以上 |
通讯方式 | USB数据实时传输 |
外形尺寸(长*宽*厚)(mm) | 240*143*36 |
重量 | 1.2kg |
屏幕 |
WIN-10MAX超声波探伤仪是一款全数字式超薄超声波探伤仪,其厚度仅36mm。它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。
- 清晰显示:采用新型超大屏幕高亮度TFT真彩显示屏,强光下无需遮挡。
- 小巧轻便:36mm超薄机身,仅重1.2kg,实现高空,野外轻松作业。
- 操作简易:键盘设计符合人体工学,配合薄小机身,轻松实现单手操作。

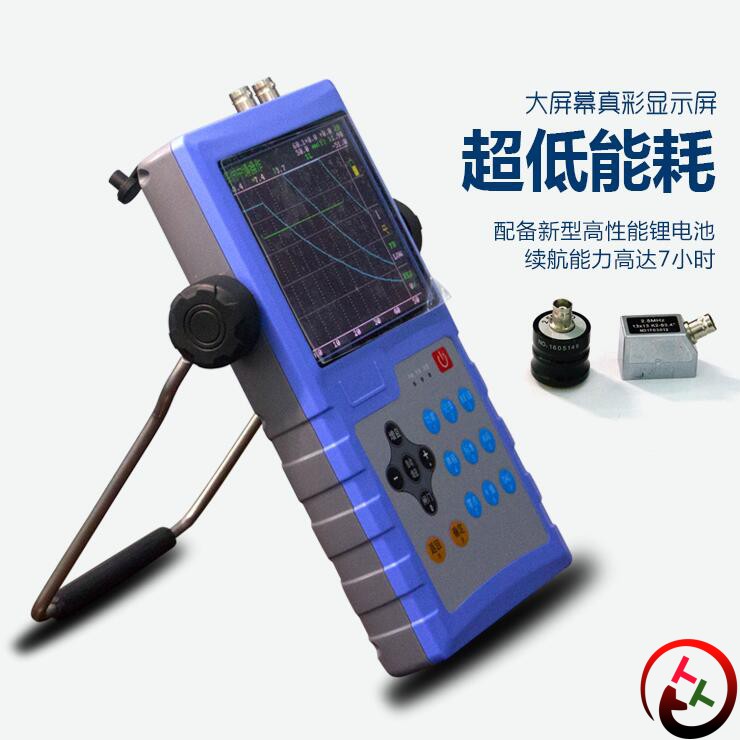

- 超低功耗:配备新型高性能锂电池,续航能力高达7小时。
- 强劲性能:高强的分辨力及穿透性,满足从薄板到大铸件的精确探伤。
WIN-10MAX超声波探伤仪已广泛应用于各类实验室、工程现场检测、学校科研单位、建设工程质量检测、锅炉压力容器制造、电力行业、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域。
